การปิดขั้วออปติก

เพื่อมุ่งตอบสนองความต้องการในการอัพเกรดเครือข่ายไฟเบอร์ออปติกและเพิ่มประสิทธิภาพการปิดออปติก การปิดเทอร์มินอลออปติกเป็นวิธีแก้ปัญหาสำหรับโครงสร้างพื้นฐานไฟเบอร์ออปติกรุ่นใหม่ ความพิเศษของการออกแบบการปิดเทอร์มินอลออปติกคือการติดตั้งอะแดปเตอร์ออปติกกันน้ำบนการปิดออปติก ซึ่งส่งผลต่อการบำรุงรักษาและการเชื่อมต่อที่รวดเร็วและลดความเสี่ยงของความเสียหายของเส้นใยในระหว่างขั้นตอนการบำรุงรักษา

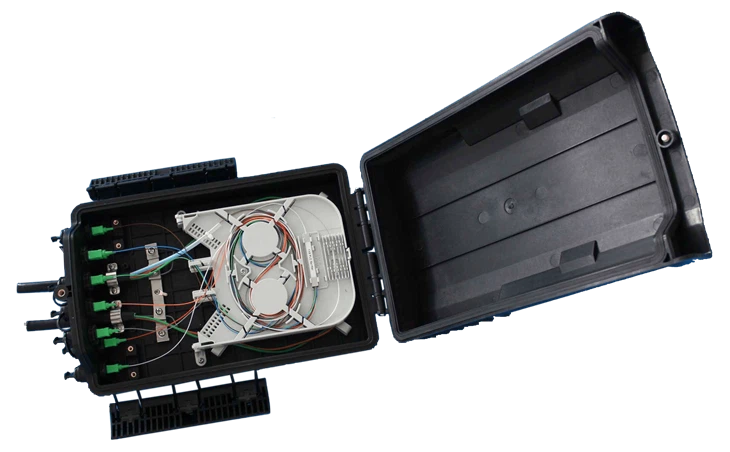

การปิดขั้วต่อออปติกรุ่น LPTC-03 คือประเภทของการปิดขั้วต่อออปติก ซึ่งได้รับการออกแบบให้มีพอร์ตเคเบิลออปติก 2 ชิ้นสำหรับช่องเข้าของสายเคเบิลไฟเบอร์ออปติกที่มีเส้นผ่านศูนย์กลางสูงสุด 12 มม. และสำหรับเต้ารับเคเบิลแบบหล่น การปิดขั้วต่อออปติกนี้ ติดตั้งอะแดปเตอร์ SC simplex แบบกันน้ำ 8 ชิ้นสำหรับเชื่อมต่อกับสายดร็อปชนิด SC

สำหรับการจัดการสายเคเบิลใยแก้วนำแสง การปิดขั้วต่อใยแก้วนำแสงนี้รองรับการประกบใยแก้วนำแสงได้สูงสุด 48 คอร์ และสามารถติดตั้งตัวแยก PLC ออปติก 1x4 หรือ 1x8 ได้ 1 ชิ้น การออกแบบการจัดการไฟเบอร์ภายในเป็นไปตามข้อกำหนดของรัศมีการโค้งงอของไฟเบอร์และใยแก้วนำแสงทั้งหมด เส้นใยได้รับการปกป้องอย่างเหมาะสม

การปิดนี้ทำขึ้นโดยการเลือกวัสดุพลาสติกที่มีคุณภาพดีเยี่ยมและสามารถป้องกันจากปัจจัยด้านสิ่งแวดล้อม เช่น ความทนทานต่อรังสียูวี แรงกระแทก และอุณหภูมิ ในขณะที่การปิดออปติกนี้มีระดับ IP 65 ซึ่งเหมาะสำหรับการใช้งานเหนือพื้นดินและทางอากาศ

1. เตรียมสายเคเบิลที่ไม่ได้เจียระไน เปิดปิดและคลายตัวยึดสายเคเบิลแบบออปติก และปลั๊กแบบห่วงด้วยไขควง

2. หุ้มสายที่ยังไม่ได้ตัดด้วยปลั๊กสายแบบห่วง ติดตั้งสายเคเบิล ยึด CSM บนตัวยึด CSM สายเคเบิลออปติคอลบนตัวยึดสายเคเบิล และปลั๊กสายเคเบิลแบบห่วง ม้วนเส้นใยที่เหลืออยู่ที่ด้านล่างของกล่อง สายเคเบิลเข้าในท่อบัฟเฟอร์ และยึดด้วยสายรัดไนลอน ร่อนไฟเบอร์ลงในถาดประกบ
ข้อควรระวัง: หากเส้นผ่านศูนย์กลางของสายเคเบิลเล็กกว่า 12 มม. ให้ใช้เทปปิดผนึกเพื่อขยายเส้นผ่านศูนย์กลาง

3. ติดตั้งตัวแยกสัญญาณ 1x8 บนตัวยึดตัวแยกสัญญาณ ประกบไฟเบอร์อินพุตของตัวแยกสัญญาณด้วยไฟเบอร์ออปติกและขั้วต่อเอาต์พุตบนอะแด็ปเตอร์ ม้วนเส้นใยที่เหลือลงในถาดรอง

4. เชื่อมต่อผมเปียด้วยตัวเชื่อมต่อ

การตรวจสอบการปิดผนึกการปิด

① ตรวจสอบให้แน่ใจว่าได้ต่อเส้นใยในถาดประกบกันและติดตั้งอย่างเป็นระเบียบเรียบร้อย รัศมีการโค้งงอของไฟเบอร์ตรงตามข้อกำหนดทางเทคนิค
② อุปกรณ์ยึดภายในถูกขันให้แน่น
③ ควบคุมปริมาณของเทปปิดผนึกให้อยู่ในช่วงที่เหมาะสม
④ ข้อต่อซีลถูกติดตั้งอย่างเรียบร้อยและราบรื่น ถ้าไม่ให้ปรับระดับด้วยเทปปิดผนึก

หากคุณมีคำถามหรือข้อเสนอแนะ โปรดอย่าลังเลที่จะติดต่อซัพพลายเออร์ในพื้นที่ของคุณหรือติดต่อเรา เราจะให้บริการที่ดีที่สุดแก่คุณทันเวลา
