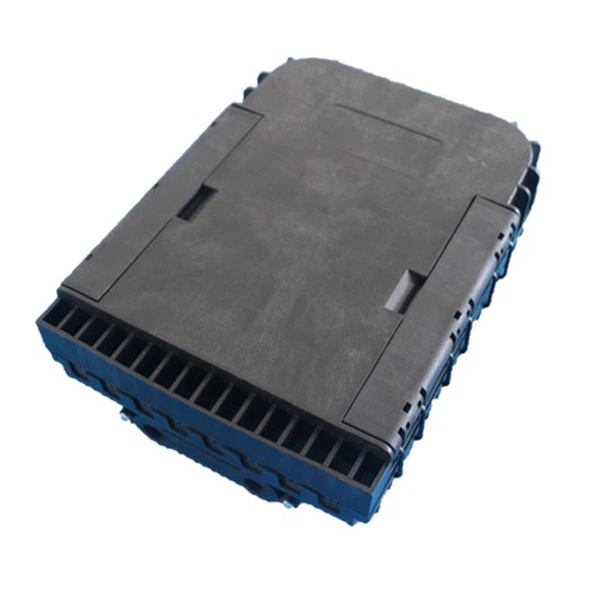

อินไลน์ปิดไฟเบอร์ออปติก

หมายเลขรุ่น: NAP-24FK
NAP-24FK มีพอร์ตเคเบิลใยแก้วนำแสง 2 ชิ้นสำหรับช่องเคเบิลใยแก้วนำแสงที่มีเส้นผ่านศูนย์กลางสูงสุด 12 มม. และพอร์ตเคเบิลแบบหล่น 24 ชิ้น ซึ่งแต่ละพอร์ตสามารถติดตั้งสายเคเบิลแบบหล่นขนาดเส้นผ่านศูนย์กลาง 3 มม. หรือ 3x2 มม.

ส่งคำถาม

คำอธิบาย

หมายเลขรุ่น	การจัดหมวดหมู่
แนป-24เอฟเค	การปิดประกบกันของไฟเบอร์ออปติก (แบบอินไลน์)

อุปกรณ์ ODP (จุดกระจายแสง) เป็นองค์ประกอบหลักในปัจจุบัน ODN (เครือข่ายการกระจายแสง) ซึ่งทำหน้าที่เป็นตำแหน่งศูนย์กลางที่ใยแก้วนำแสงถูกยกเลิก เชื่อมต่อ และกระจายไปยังสมาชิกแต่ละรายหรือส่วนประกอบเครือข่าย โดยทั่วไปแล้ว ODP จะติดตั้งในสภาพแวดล้อมกลางแจ้ง เช่น ตู้ข้างถนนหรือชั้นใต้ดินของอาคาร เพื่ออำนวยความสะดวกในการปรับใช้เครือข่ายใยแก้วนำแสง

NAP รุ่นการปิดแบบอินไลน์นี้-24FK ได้รับการพัฒนาเพื่อตอบสนองความต้องการของ ODN (Optical Distribution Network) อุปกรณ์นี้เหมาะที่จะใช้ในการก่อสร้างระยะสุดท้าย ซึ่งเป็นการรวมฟังก์ชันของการปิดสายอากาศและกล่องสิ้นสุดสายแสง เพื่อให้การทำงานของการสิ้นสุดและการจัดการสายเคเบิลใยแก้วนำแสง การติดตั้งตัวแยก PLC แบบออปติก และการเชื่อมต่อสายเคเบิลหล่น

NAP นี้-24FK มาพร้อมกับพอร์ตเคเบิลใยแก้วนำแสง 2 ชิ้นสำหรับทางเข้าของสายเคเบิลใยแก้วนำแสงที่มีเส้นผ่านศูนย์กลางสูงสุด 12 มม. และพอร์ตเคเบิลแบบหล่น 24 ชิ้น ซึ่งแต่ละพอร์ตสามารถติดตั้งสายเคเบิลแบบหล่นขนาดเส้นผ่านศูนย์กลาง 3 มม. หรือ 3x2 มม.

ด้านในของการปิดแบบอินไลน์ของรุ่นนี้รองรับการประกบใยแก้วนำแสง 24 คอร์และอะแดปเตอร์ SC 24 ชิ้นและหมายเลขเดียวกัน ของเต้ารับสายหล่น การออกแบบตัวล็อคหัวล็อคเอฟเฟกต์ การปิดแบบอินไลน์นี้เปิดได้ง่ายและระดับ IP 67 ที่ยอดเยี่ยม ซึ่งเป็นโซลูชั่นที่สมบูรณ์แบบสำหรับสภาพแวดล้อมที่มีความชื้นสูงและภายนอกโรงงาน การปิดนี้ทำจากพลาสติกวิศวกรรมคุณภาพเยี่ยมซึ่งเป็น สามารถต้านทานการโจมตีจากปัจจัยด้านสิ่งแวดล้อม เช่น การเปลี่ยนแปลงของอุณหภูมิ ความชื้น UV และผลกระทบ การปิดแบบอินไลน์นี้ได้รับการออกแบบมาสำหรับอายุการใช้งาน 25 ปี และให้คุณภาพการบริการที่ดีตลอดอายุการใช้งาน

ข้อมูลจำเพาะ

รายการ	ข้อมูลจำเพาะ
ขนาดภายนอก (มม.)	305 x 216 x 107 มม
วัสดุของที่อยู่อาศัย	ม.ป.ป
รังสี UV (ชั่วโมง)	720 (ASTM G155)
ประเภทการปิดผนึก	เครื่องกล
จำนวนพอร์ต	2 พอร์ตทางเข้าออปติคัล 24 พอร์ตวางสายเคเบิล
สูงสุด เส้นผ่านศูนย์กลางของสายลูป (มม.)	Φ12
สูงสุด เส้นผ่านศูนย์กลางของสายลูป (มม.)	Φ3.0/3.2
สูงสุด จำนวนถาด	1
สูงสุด ความสามารถในการประกบกัน (เส้นใยเดี่ยว)	24
เกรดไอพี	67
กำลังโหลดอะแดปเตอร์	อะแดปเตอร์ SC simplex 24 ชิ้น
อุณหภูมิในการทำงาน ( องศา )	-40 ถึงบวก 65 องศา
ความต้านทานของฉนวน	มากกว่าหรือเท่ากับ 2X104MΩ

รูปภาพสินค้า

เลขที่	ชื่อส่วนประกอบ	เลขที่	ชื่อส่วนประกอบ
1	ที่อยู่อาศัย (ปก)	9	ฝาปิดถาด
2	หัวเข็มขัด (แคลมป์)	10	บล็อกสายเคเบิล
3	Grommet และบล็อก	11	ตัวยึด CSM สำหรับสายหล่น
4	ฟิตติ้งซีล	12	วางสาย grommet
5	อุปกรณ์ยึดถาดประกบกัน	13	ฐาน
6	ช่องเสียบสายหล่น	14	ตัวยึด CSM สำหรับสายเคเบิลหลัก
7	ตัวยึดช่องเสียบสายเคเบิลหล่น	15	ช่องประกบ
8	แผ่นอแดปเตอร์	16	ถาดประกบ

การเตรียมการติดตั้ง

ก่อนการติดตั้ง ให้ตรวจสอบหมายเลขรุ่นของการปิด จำนวนสายออปติคอล และอุปกรณ์เสริมของการปิดประกบไฟเบอร์ออปติก
ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าอุปกรณ์เสริมทั้งหมดแห้งและสะอาด
รักษาสภาพแวดล้อมการทำงานที่สะอาด (แห้งและปราศจากฝุ่น) และเรียบ
ขั้นตอนการติดตั้งต้องใช้อุปกรณ์และเครื่องมือที่ได้มาตรฐาน

การปิดผนึกของการปิด

การติดตั้งถาดประกบไฟเบอร์ควรเรียบร้อยและรัศมีการโค้งงอของไฟเบอร์ควรเป็นไปตามข้อกำหนด
ควรรัดภายในให้แน่น
ปริมาณของเทปปิดผนึกควรเหมาะสม
ควรวางฟิตติ้งซีลให้เรียบในช่องที่สอดคล้องกันของการปิดไฟเบอร์ออปติก

เป็นไปตามมาตรฐาน

ไอทียู-ที ล.201	ข้อกำหนดด้านประสิทธิภาพสำหรับโหนดออปติคัลแบบพาสซีฟ: การปิดแบบปิดผนึกสำหรับสภาพแวดล้อมกลางแจ้ง
Telcordia GR-771-หลัก	ข้อกำหนดทั่วไปสำหรับการปิดประกบกันของไฟเบอร์ออปติก
ยูแอล 94	มาตรฐานการทดสอบการติดไฟของวัสดุพลาสติกสำหรับชิ้นส่วนในอุปกรณ์และเครื่องใช้
ไออีซี-60529	ระดับการป้องกันโดยเปลือกหุ้ม (รหัส IP)

ถาดประกบกันแสง

ภาพถาดประกบกัน

ความจุ

tray

24F (เส้นใยเดี่ยว 2 ชั้น)

บริการ

หากคุณพบข้อบกพร่องหรือปัญหาอื่นๆ เกี่ยวกับผลิตภัณฑ์ของเรา โปรดติดต่อเราทางอีเมลหรือโทรศัพท์

เราจะให้บริการและวิธีแก้ปัญหาที่ดีที่สุดแก่คุณทันที
