การปิดก้นแบบอินไลน์ด้วยแสง

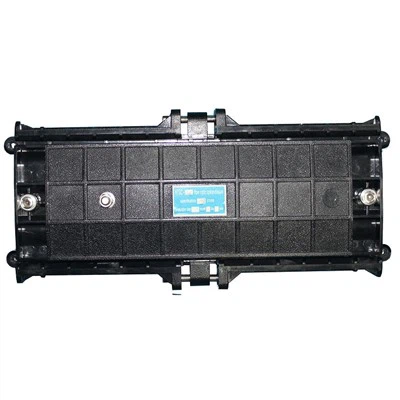

LPSC-148 ได้รับการออกแบบให้เป็นอุปกรณ์อเนกประสงค์สำหรับต่อสายออปติกซึ่งสามารถเชื่อมต่อและแยกสายได้ มีช่องใส่สายเคเบิล 4 ช่องและพอร์ตวางสายเคเบิล 16 ช่อง และเหมาะสำหรับการติดตั้งบนผนังและการติดตั้งบนเสา ผลิตภัณฑ์นี้มีความสามารถในการปรับตัวได้กว้าง ประสิทธิภาพการซีลที่ดี และติดตั้งได้ง่าย วัสดุพลาสติกวิศวกรรมที่มีความแข็งแรงสูงที่เลือกไว้ช่วยให้มั่นใจถึงความแข็งแรงเชิงกลและการปกป้องที่เหนือกว่าจากสภาพแวดล้อมที่รุนแรง เช่น การเสื่อมสภาพ การกัดกร่อน อุณหภูมิ ด้วยความพยายามอย่างไม่ลดละของเราในการออกแบบ พัฒนา และผลิตผลิตภัณฑ์ปิดรอยต่อคุณภาพสูง คุณจึงมั่นใจได้ว่าผลิตภัณฑ์ของเราเป็นตัวเลือกที่ดีที่สุดของคุณ

มีสี่ประเภทสำหรับ LPSC-148 ตามความจุของรอยต่อและการโหลดตัวแยก PLC:

• LPSC-148อ: 144 splices ไม่มีอะแดปเตอร์ ตัวแยก PLC 1x8,1x16
• LPSC-148บี: 24 splices, 16 SC SX adapters, 1x8,1x16 PLC splitter
• LPSC-148ค: 24 splices, 16 อะแดปเตอร์ SC SX, ตัวแยก LGX PLC
• LPSC-148ง: 96 splices, 16 SC SX adapters, 1x8,1x16 PLC splitter

1. ใช้กุญแจเพื่อเปิดล็อคพิเศษของการปิด เปิดแคลมป์ของผลิตภัณฑ์ และคลายเกลียวสกรูของยางรัดสายไฟ ถอดยางรัดสายไฟออกและถอดแยกชิ้นส่วน





2. เตรียมสายเคเบิลที่ไม่ได้เจียระไน ลอกปลอกหุ้มสายเคเบิลออปติก และสวมแหวนรองแล้วใส่ลงในตัวปิด





3. ยึดสายเคเบิลและตัวยึด CSM จากนั้นจัดเก็บเส้นใยเพิ่มเติมลงในแผ่นจัดเก็บ



4. จัดเรียงเส้นใยในถาด ติดตั้งปลอกป้องกันการประกบในที่ยึดประกบ ใส่เส้นใยลงในปลอกป้องกันและรอกระบวนการประกบ ติดตั้งตัวแยกสัญญาณที่ตำแหน่งเฉพาะบนถาดด้านบน



5. จัดเรียงปลายอินพุตของตัวยึดตัวแยกสัญญาณในถาดและประกบด้วยไฟเบอร์ ติดตั้งอะแดปเตอร์ในที่ยึดอะแดปเตอร์ และเชื่อมต่อปลายเอาต์พุตกับอะแดปเตอร์



6. ใช้ประแจเพื่อคลายเกลียวแหวนรองสายหล่นแล้วตัดแหวนรองสายหล่นด้วยมีด ติดตั้งหางเปียในแหวนรองสายแบบหล่นแล้วสอดเข้าไปในตัวปิดและเชื่อมต่อกับอะแดปเตอร์



7. ขันสกรูชุดยางรัดสายไฟให้แน่น และยึดหางเปียด้วยเข็มขัดรัดสายไฟ ปิดฝา ขันแคลมป์และตัวล็อคให้แน่นเพื่อสิ้นสุดการติดตั้ง



1. การติดตั้งถาดประกบไฟเบอร์ควรเรียบร้อยและรัศมีการโค้งงอของไฟเบอร์ควรเป็นไปตามข้อกำหนด
2. ควรรัดภายในให้แน่น
3. ปริมาณของเทปปิดผนึกควรเหมาะสม
4. ควรวางฟิตติ้งซีลให้เรียบในช่องที่สอดคล้องกันของการปิดไฟเบอร์ออปติก
